Maschinell hergestellte Reinraum-Sandwichplatten: Wie kontinuierliche Produktionstechnologie für Konsistenz im großen Maßstab sorgt
Maschinell hergestellte Sandwichpaneele – auch als Durchlaufplatten oder maschinengepresste Platten bezeichnet – stellen die industrialisierte Weiterentwicklung der Reinraumgehäusetechnologie dar und bieten eine Fertigungspräzision und ein Produktionsvolumen, die mit handgefertigten Methoden nicht erreicht werden können. Das Verständnis der technischen Grundlagen der maschinellen Plattenproduktion und ihrer praktischen Auswirkungen auf Reinraumbauprojekte hilft Beschaffungsteams und Anlagenplanern, fundierte Spezifikationsentscheidungen zu treffen.
Der kontinuierliche Produktionsprozess
Maschinell hergestellte Sandwichpaneele werden auf kontinuierlichen Laminierungslinien hergestellt, bei denen zwei Spulen aus Stahl- oder Verbunddeckplatten gleichzeitig abgerollt, zu dem gewünschten Querschnittsprofil rollgeformt und mechanisch oder durch Kleben mit einem Kernmaterial verbunden werden, das entweder als vorgeformte Platte (Steinwolleplatten, Glasmagnesiumplatten) eingebracht oder vor Ort eingespritzt und geschäumt wird (Polyurethan, PIR-Schaum). Die kontinuierliche Beschaffenheit der Produktionslinie stellt sicher, dass die Kerndichte, die Klebstoffverteilung und die Verbundfestigkeit zwischen Kern und Kern über die gesamte Plattenlänge äußerst gleichmäßig sind – ein Maß an Konsistenz, das in der handgefertigten Chargenproduktion nur schwer zu reproduzieren ist.
Die kontinuierliche Linie übt außerdem einen kontrollierten Verfestigungsdruck während der Verklebung aus, was besonders wichtig für Platten mit Polyurethan- und PIR-Schaumkern ist. Eine konstante Schaumdichte über den gesamten Plattenquerschnitt ist für das Erreichen der in den Produktzertifizierungen angegebenen Werte für Wärmewiderstand und Druckfestigkeit von entscheidender Bedeutung. Die kontinuierliche Linienproduktion sorgt für die mechanische Kontrolle, die erforderlich ist, um diese Parameter innerhalb enger Toleranzen zu halten.
PIR vs. PU-Kern: Ein entscheidender Unterschied für Reinraumanwendungen

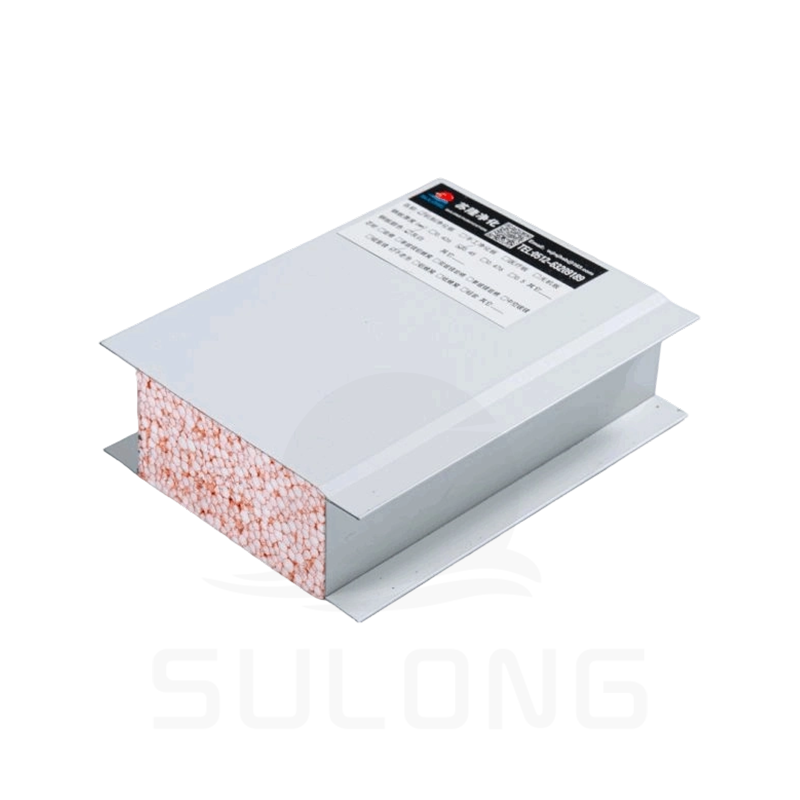

Maschinell gefertigte Platten mit Polyurethan (PU)- und Polyisocyanurat (PIR)-Schaumkernen werden in Beschaffungsspezifikationen häufig verwechselt, ihre Leistungsunterschiede sind jedoch erheblich. Standard-PU-Schaum hat einen relativ niedrigen Grenzsauerstoffindex und kann die Verbrennung unterstützen, sodass er für Anwendungen, die eine Feuerbeständigkeit der Klasse B1 oder besser erfordern, ohne intumeszierende Beschichtungen oder zusätzliche Schutzmaßnahmen ungeeignet ist.

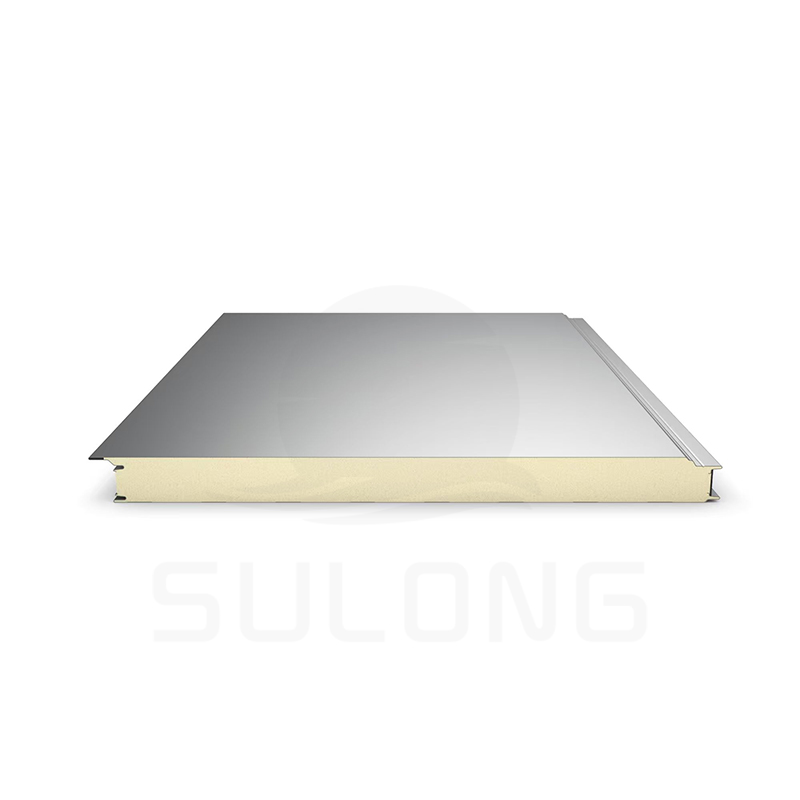

PIR-Schaum, der durch Modifizierung der PU-Reaktionschemie hergestellt wird, um einen höheren Anteil an Isocyanuratbindungen im Polymernetzwerk zu erreichen, bietet eine wesentlich verbesserte Feuerbeständigkeit – einschließlich eines deutlich höheren Grenzsauerstoffindex, einer geringeren Rauchentwicklung und einer besseren strukturellen Retention bei Hitzeeinwirkung. PIR-Panels sind die bevorzugte Spezifikation für Reinraumanwendungen in pharmazeutischen Einrichtungen, Rechenzentren mit Reinzonen und allen Umgebungen, in denen die Brandschutzbestimmungen von Gebäuden eine Brandschutzklasse B1 oder Klasse A von Trennsystemen erfordern.
Auch die Wärmedämmleistung von maschinell hergestellten PIR-Platten ist bei gleicher Plattenstärke den Mineralwolle-Alternativen überlegen, was sie zur bevorzugten Wahl für temperaturkontrollierte Reinräume und Kühlketten-Pharmaproduktionsumgebungen macht.
Strukturelle Leistung und Spannweite
Einer der wichtigsten technischen Vorteile maschinell hergestellter Paneele ist ihre Fähigkeit, größere freitragende Spannweiten zu erreichen als handgefertigte Paneele gleicher Dicke. Der kontinuierliche Rollformprozess erzeugt präzise geometrische Querschnittsprofile – typischerweise mikrogerippte oder mikrogewellte Muster – im Deckstahl, die das zweite Flächenmoment und die Biegesteifigkeit des Paneels im Vergleich zu flachen Deckblechen deutlich erhöhen. Diese strukturelle Effizienz ermöglicht es maschinell hergestellten Paneelen, größere Abstände zwischen Stützelementen zu überbrücken, wodurch die Dichte des strukturellen Rahmensystems verringert und die Gesamtkosten für den Reinraumbau gesenkt werden.
Für großflächige Reinräume – Halbleiterfabriken, Produktionsanlagen für Batteriezellen und große pharmazeutische Produktionshallen – ist die Möglichkeit, die Anzahl der dazwischen liegenden Struktursäulen und Wandstützen zu minimieren, sowohl ein funktionaler als auch wirtschaftlicher Vorteil.
Standardisierung als Qualitätssicherungsinstrument
Bei groß angelegten Reinraumbauprojekten bietet die Maßhaltigkeit maschinell hergestellter Platten erhebliche Vorteile bei der Qualitätssicherung. Wenn alle Paneele in einem Projekt aus demselben kontinuierlichen Produktionslauf mit derselben Kerndichte, Deckplattendicke und Kantenprofilgeometrie hergestellt werden, ist das zusammengebaute Gehäuse von Natur aus maßgenauer und erfordert weniger Anpassungen vor Ort – wodurch das Risiko von Verbindungsspalten verringert wird, die die Luftleckageleistung und die Fähigkeit des Reinraums, positive Druckdifferenzen aufrechtzuerhalten, beeinträchtigen könnten.
